Bombas para lodos: los caballos de batalla de las aplicaciones abrasivas y corrosivas

En industrias donde el movimiento de mezclas de sólidos y líquidos es un requisito principal, la bomba centrífuga estándar suele ser una receta para fallas rápidas y costosos tiempos de inactividad. La solución radica en una clase especializada de equipo diseñado para manejar el desgaste incesante y las condiciones exigentes de las mezclas de sólidos y fluidos: la bomba de lodo. Diseñadas para brindar resistencia, potencia y eficiencia frente a la abrasión y la corrosión, las bombas para lodos son activos críticos en la minería, el procesamiento de minerales, el dragado y la generación de energía. Este artículo proporciona un examen detallado de los tipos de bombas para lodo, principios operativos, características clave de diseño, ciencia de materiales y las consideraciones críticas para su selección y operación.

1. Introducción: el desafío único del bombeo de lodo

Bombear lodo (una mezcla de líquido (generalmente agua) y partículas sólidas) presenta desafíos que van mucho más allá de los del bombeo de líquidos claros. La presencia de sólidos introduce dos fuerzas destructivas principales:

• Abrasión: El desgaste mecánico de los componentes internos de la bomba debido a partículas sólidas y duras que se deslizan o chocan contra las superficies.

• Erosión: El desgaste acelerado causado por el impacto acumulativo de partículas sólidas transportadas por el líquido a alta velocidad.

La gravedad de estos efectos está influenciada por factores como:

• Tamaño y distribución de partículas: Arenas finas versus rocas grandes.

• Forma de partícula: Las partículas angulares y afiladas son más abrasivas que las redondeadas.

• Dureza de las partículas: En comparación con la dureza de los materiales de la bomba.

• Concentración de Sólidos: El porcentaje de sólidos en peso o volumen en la mezcla.

• Velocidad del flujo: Las velocidades más altas aumentan drásticamente la tasa de desgaste erosivo.

Las bombas de lodo están diseñadas específicamente para gestionar estos factores, sacrificando parte de la eficiencia hidráulica para lograr una inmensa durabilidad y confiabilidad.

2. Tipos de Bombas de lodo

Las bombas de lodo se pueden clasificar en términos generales según su diseño y aplicación:

a) Bombas centrífugas para lodos:
El tipo más común, que utiliza un impulsor giratorio para impartir energía cinética a la pulpa.

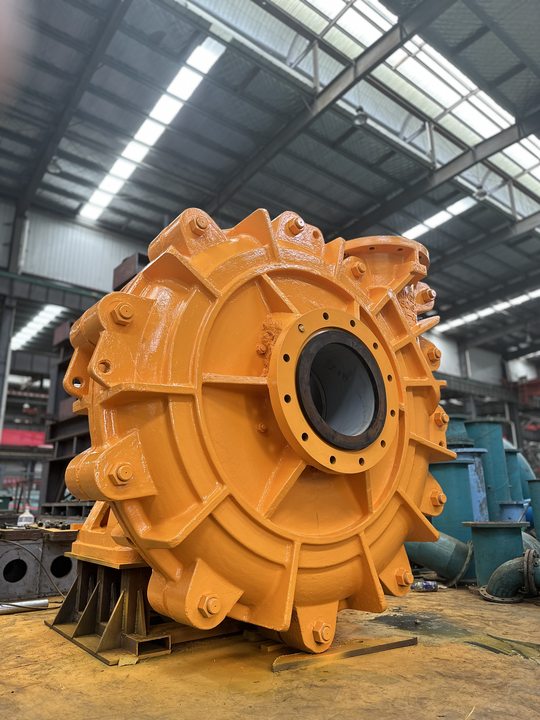

• Bombas de lodo horizontales: El caballo de batalla estándar. El eje es horizontal y la bomba normalmente está montada sobre una placa base con un motor de accionamiento. Son robustos y accesibles para el mantenimiento, pero requieren un sistema de cebado o succión inundado.

• Bombas de lodo verticales (bombas en voladizo o de tanque): Estas bombas no tienen cojinetes sumergidos. El motor está ubicado encima del sumidero y un eje largo lo conecta al impulsor, que está sumergido en el lodo. Este diseño es ideal para sumideros y tanques donde los sólidos sedimentados podrían dañar los cojinetes sumergidos que se encuentran en otras bombas verticales.

• Bombas sumergibles para lodos: Diseñado para funcionar completamente sumergido en el lodo, se utiliza a menudo en dragado, deshidratación de zanjas y bombeo desde pozos profundos. Son muy portátiles pero requieren un sellado y aislamiento eléctrico robustos.

b) Bombas de lodo de desplazamiento positivo (PD):
Se utiliza para bombear lodos altamente viscosos, que no se sedimentan o de muy alta concentración, donde una bomba centrífuga tendría dificultades.

• Bombas de lóbulos rotativos: Suave con los sólidos, bueno para mezclas sensibles al corte o partículas grandes.

• Bombas de diafragma de pistón: Excelente para aplicaciones de alta presión y manejo de lodos con contenido de sólidos extremadamente alto. Utilizan un diafragma para aislar la lechada del aceite hidráulico y las piezas móviles de la bomba, lo que reduce el desgaste.

Este artículo se centrará principalmente en las bombas centrífugas para lodos, ya que representan la gran mayoría de aplicaciones.

3. Componentes y características clave de diseño

El diseño de una bomba centrífuga para lodos es un estudio de mitigación de daños.

• Construcción de servicio pesado: Cada componente está construido para ser más espeso y resistente que su contraparte líquida transparente para resistir el desgaste y absorber las vibraciones del bombeo de mezclas desiguales.

• Impulsor: Por lo general, tiene menos paletas, más gruesas y más anchas (a menudo de 3 a 5) para permitir el paso de sólidos y reducir la obstrucción. Está diseñado para funcionar a velocidades más lentas (una velocidad específica más baja) para minimizar el desgaste abrasivo.

• Voluta (Carcasa): Cuenta con una carcasa grande, de semivoluta o concéntrica para reducir la velocidad y proporcionar un amplio espacio para que pasen los sólidos, minimizando los puntos de desgaste.

• Forros: Muchas bombas para lodos están diseñadas con revestimientos reemplazables dentro de la carcasa. Esto permite reemplazar las piezas de desgaste sacrificadas a una fracción del costo de reemplazar toda la carcasa de la bomba. Los revestimientos pueden ser simétricos (para un desgaste uniforme) o asimétricos (para prolongar la vida útil en áreas de alto desgaste).

• Sistema de sellado: Quizás el subsistema más crítico. Los sellos mecánicos estándar suelen fallar rápidamente.

  • Sello del expulsor: Una cámara sellada llena de aceite con un impulsor de paletas inversas que crea una barrera de presión para evitar que el lodo entre en el área del casquillo. Requiere agua limpia para un funcionamiento eficaz.

  • Sello de agua de glándula (apagado): Introduce agua limpia a presión en el prensaestopas para eliminar las partículas abrasivas de las caras del sello.

  • Sello mecánico externo: Utiliza un sello especialmente diseñado con caras endurecidas (p. ej., carburo de silicio frente a carburo de silicio) y un sistema de fluido barrera para mantener limpio el entorno del sello.

4. La ciencia de los materiales: elegir la armadura adecuada

La selección de materiales es la primera línea de defensa contra el desgaste. La elección depende de la abrasividad, corrosividad y tamaño de las partículas de la suspensión.

• Hierro blanco con alto contenido de cromo (27% cromo): El estándar de la industria para lodos altamente abrasivos. Es extremadamente duro (600-700 BHN) y ofrece una excelente resistencia a la abrasión, pero puede ser quebradizo y susceptible a la corrosión por lechadas ácidas.

• Caucho Natural (Elastómeros): Superior al metal en muchas aplicaciones que involucran abrasivos finos y afilados (por ejemplo, arena y grava). Su elasticidad le permite absorber la energía de las partículas que impactan y flexionarse sin fracturarse. Sin embargo, no es adecuado para rocas grandes y afiladas ni para aceites/disolventes.

• Poliuretano: Ofrece un excelente equilibrio entre alta resistencia a la abrasión y dureza. A menudo se utiliza para revestimientos, impulsores y otros componentes que manipulan lodos moderadamente abrasivos.

• Aceros inoxidables (por ejemplo, CD4MCu, 316SS): Se utiliza principalmente cuando la corrosión es una preocupación importante junto con la abrasión. Son más blandos que el hierro con alto contenido de cromo pero ofrecen una resistencia química mucho mejor.

• Cerámica y Compuestos Cerámicos: Se utiliza en aplicaciones de desgaste ultra alto, como piezas pequeñas de bombas de alta presión o como placas de desgaste en sellos. Ofrecen una dureza extrema pero son muy costosos y quebradizos.

5. Áreas de aplicación críticas

• Minería y Procesamiento de Minerales: La aplicación más grande. Se utiliza en todas las etapas, desde el transporte de mineral en una tubería de hidrotransporte hasta la alimentación de molinos (alimentación ciclónica) y la eliminación de relaves.

• Dragado: Esencial para la recuperación de tierras, el mantenimiento de vías fluviales y la extracción de arena y grava de lechos de ríos y mares.

• Centrales eléctricas de carbón: Bombeo de cenizas de fondo y cenizas volantes mezcladas con agua para su eliminación.

• Producción de acero y metales: Manejo de lodos incrustados de laminadores y otros productos de desecho.

• Construcción y Túneles: Deshidratar excavaciones y bombear los desechos (lodos) de las tuneladoras.

• Minerales industriales y agregados: Procesamiento de arena, grava, cemento y yeso.

6. Selección y mejores prácticas operativas

Seleccionar la bomba de lodo adecuada es una tarea de ingeniería de sistemas.

1. Caracterización de lodos: El primer paso esencial es un análisis exhaustivo de las propiedades de la suspensión (SG, tamaño de partícula, pH, concentración).

2. Determinación de la altura y el flujo: Las curvas del sistema deben tener en cuenta la mayor gravedad específica y la naturaleza viscosa de la pulpa.

3. Tamaño de la bomba: Las bombas para lodo están dimensionadas para funcionar a una velocidad más lenta que las bombas de agua para reducir el desgaste. El punto de funcionamiento objetivo suele estar a la derecha del punto de mejor eficiencia (BEP) en la curva de rendimiento para evitar la recirculación y el desgaste del lado de succión.

4. Diseño de tuberías: Utilice curvas de radio grande, evite contracciones/expansiones repentinas y asegúrese de que la velocidad de la tubería sea lo suficientemente alta para evitar el asentamiento, pero lo suficientemente baja para minimizar la erosión.

7. El futuro del bombeo de lodos

La innovación continúa centrándose en extender la vida útil de los componentes y reducir el costo total de propiedad.

• Materiales avanzados: Desarrollo de materiales nanoestructurados, composites de doble dureza y poliuretanos mejorados.

• Mantenimiento predictivo: Integración de sensores de IoT para monitorear la vibración, la temperatura y la presión en tiempo real, lo que permite el mantenimiento basado en la condición antes de que ocurra una falla catastrófica.

• Dinámica de fluidos computacional (CFD): Uso de simulación avanzada para optimizar los diseños de impulsores y volutas para reducir la turbulencia, mejorar el manejo de sólidos y minimizar el desgaste.

8. Conclusión

Las bombas de lodo son un testimonio del pragmatismo de la ingeniería. No están diseñados para lograr la máxima eficiencia hidráulica, sino para una máxima longevidad y confiabilidad en los entornos más hostiles. Al comprender la interacción entre un diseño mecánico robusto, una ciencia de materiales avanzada y una cuidadosa integración de sistemas, los ingenieros pueden seleccionar y operar estos caballos de batalla vitales para garantizar el flujo continuo y rentable de algunas de las mezclas más desafiantes del mundo. Su operación incesante es fundamental para la infraestructura y las industrias que forman la columna vertebral de la economía global.
